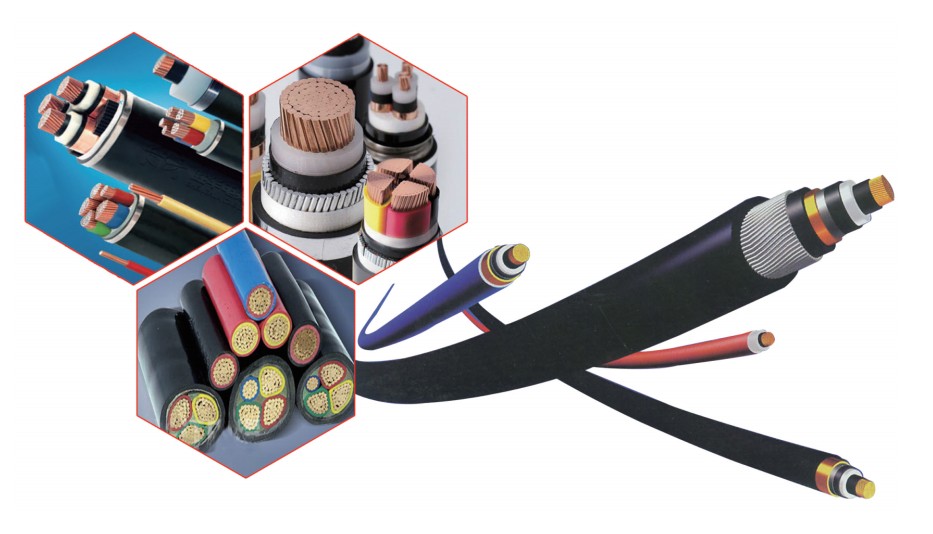

Stroomkabels voor vaste installatie in steenkoolmijnen

Dit product is een vlamvertragende stroomkabel met koperen kern, geschikt voor nominale spanningen van 10 kV en lager, ontworpen voor vaste installatie in steenkoolmijnen. Het is geschikt voor gebruik in laag- en middenspanningssystemen voor stroomtransmissie en -distributie. De prestaties voldoen aan de relevante normen van de steenkoolindustrie zoals gespecificeerd in MT818.11–MT818.13-2009, *Kabels voor steenkoolmijnen: stroomkabels voor vaste installatie met een nominale spanning van 10 kV en lager*.

+86 198 6198 9573

+86 198 6198 9573

Anita@frt-electric.com

Offerte aanvragen

Gerelateerd product

Productbeschrijving

Dit product is een vlamvertragende stroomkabel met een koperen kern, geschikt voor spanningen van 10 kV en lager, ontworpen voor vaste installatie in kolenmijnen. Het is geschikt voor gebruik in laag- en middenspanningssystemen voor stroomtransmissie en -distributie. De prestaties voldoen aan de relevante normen van de kolenindustrie zoals gespecificeerd in MT818.11–MT818.13-2009, *Kabels voor kolenmijnen: stroomkabels voor vaste installatie geschikt voor 10 kV en lager*.

**Belangrijkste productprestatiekenmerken**

**1. Bedrijfskenmerken**

(1) De maximaal toegestane temperatuur voor de geleiders van PVC-geïsoleerde kabels is 70°C; voor XLPE-geïsoleerde kabels is dit 90°C.

(2) Tijdens een kortsluiting (met een maximale duur van niet meer dan 5 seconden) mag de maximale geleidertemperatuur niet hoger zijn dan 160°C voor PVC-geïsoleerde kabels, of 250°C voor XLPE-geïsoleerde kabels.

(3) Als de omgevingstemperatuur tijdens de installatie van de kabel onder 0°C daalt, moet de kabel worden voorverwarmd.

(4) Toegestane buigradius: >15D voor drieaderige kabels; >20D voor eenaderige kabels (waarbij D de buitendiameter van de kabel vertegenwoordigt).

(5) Het gebruik en onderhoud van dit product moeten strikt voldoen aan de voorschriften zoals vastgelegd in de *Veiligheidsvoorschriften voor kolenmijnen*.

**2. Belangrijkste elektrische prestatiekenmerken**

Nr.	Technisch prestatie-item	Subtest-item	Nominale spanning Uo/U (kV)
	>	>	0.6/1	1.8/3	3.6/6	6/10	8.7/10
1	DC-weerstand van geleider (Ω/km)	—	multicolumn{5}{l}{In overeenstemming met de norm GB/T 3956-2008, zie de volgende tabel}
2	Routinematige deelontladingstest	Toegepaste testspanning (kV)	—	—	multicolumn{3}{l}{1.73Uo}
2	>	Maximaal toegestane testgevoeligheid (pC)	—	—	multicolumn{3}{l}{≤ 10}
3	Routinematige AC-spanningsweerstandstest op netfrequentie	Toegepaste testspanning (kV)	3.5	6.5	12.5	21	30.5
3	>	Weerstandsduur (min)	5	5	5	5	5

De DC-weerstand van de geleider voldoet aan de bepalingen van GB/T 3956-2008, *Geleiders van kabels*.

Nominale geleiderdoorsnede (mm²)	1.5	2.5	4.61	6	1.83	1.15	0.727	0.5244	0.387	0.268	0.193	0.153	0.124	0.0991	0.0754	0.0601
Maximale DC-weerstand bij 20℃ (Ω/km)	12.1	7.41	4.61	3.08	1.83	1.15	0.727	0.5244	0.387	0.268	0.193	0.153	0.124	0.0991	0.0754	0.0601

De vlamvertragende prestaties van de kabels voldoen aan alle testvereisten zoals gespecificeerd in MT/T 386-2011, *Testmethoden en beoordelingsregels voor de vlamvertraging van vlamvertragende kabels voor kolenmijnen*.

(1) PVC-geïsoleerde stroomkabels voor kolenmijnen met een nominale spanning van 1.8/3 kV en lager

Model, naam en toepassingsgebied

Model	Beschrijving	Toepassing
MVV	Mijnbouw PVC-geïsoleerde PVC-omhulde stroomkabel	Vaste installatie voor AC-stroomtransmissie- en distributielijnen in steenkoolmijnomgevingen met nominale spanning van 0.6/1kV en 1.8/3kV.
MVV22	Mijnbouw PVC-geïsoleerde PVC-omhulde stroomkabel met staalbandpantser	Vaste installatie voor AC-stroomtransmissie- en distributielijnen in steenkoolmijnomgevingen met nominale spanning van 0.6/1kV en 1.8/3kV.

(2) Stroomkabels voor kolenmijnen met isolatie van vernet polyethyleen

Model, naam en toepassingsgebied

Model	Beschrijving	Toepassing
MYJV	Mijnbouw XLPE-geïsoleerde PVC-omhulde stroomkabel	Vaste installatie voor AC-stroomtransmissie- en distributielijnen in steenkoolmijnomgevingen met nominale spanning tot 8.7/10kV.
MYJV22	Mijnbouw XLPE-geïsoleerde PVC-omhulde stroomkabel met staalbandpantser	Vaste installatie voor AC-stroomtransmissie- en distributielijnen in steenkoolmijnomgevingen met nominale spanning tot 8.7/10kV.
MYJV32	Mijnbouw XLPE-geïsoleerde PVC-omhulde stroomkabel met pantser van fijne staaldraden	Vaste installatie voor AC-stroomtransmissie- en distributielijnen in steenkoolmijnomgevingen met nominale spanning tot 8.7/10kV.
MYJV42	Mijnbouw XLPE-geïsoleerde PVC-omhulde stroomkabel met pantser van dikke staaldraden	Vaste installatie voor AC-stroomtransmissie- en distributielijnen in steenkoolmijnomgevingen met nominale spanning tot 8.7/10kV.

Nominale spanning, nominale doorsnede en aantal aders van kabels

(1) PVC-geïsoleerde stroomkabels voor kolenmijnen

Model	Aantal aders	Nominale spanning (kV)
		0.6/1	1.8/3
		Nominale doorsnede (mm²)
MVV, MVV22	3	1.5~300	10~300
MVV, MVV22	3	2.5~300	10~300
MVV, MVV22	3+1	4~300	10~300
MVV, MVV22	3+1	4~300	10~300
MVVM, VV22	4	4~185	4~185
MVVM, VV22	4	4~185	4~185

(2) Stroomkabels voor kolenmijnen met isolatie van vernet polyethyleen

Model	Aderconfiguratie	Nominale spanning (kV)
		0.6/1	1.8/3	3.6/6, 6/6, 6/10, 8.7/10
		Nominale doorsnede (mm²)
MYJV	3	1.5~300	10~300	25~300
MYJV22	3	1.5~300	10~300	25~300
MYJV32	3	16~300	16~300	25~300
MYJV42	3	50~300	50~300	50~300
MYJV	3+1	4~300	10~300	-
MYJV22	3+1	4~300	10~300	-
MYJV	4	4~185	4~185	-
MYJV22	4	4~185	4~185	-
