Vlamvertragende stroomkabels voor kolenmijnen

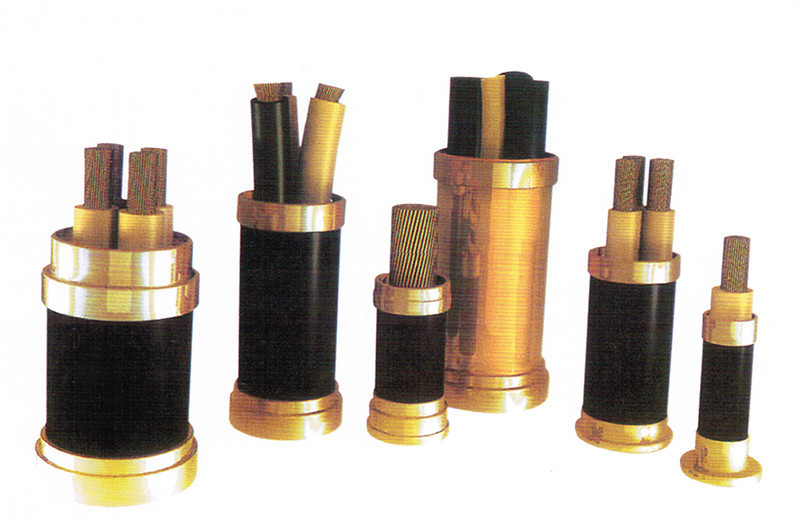

Dit product is een vlamvertragende stroomkabel met een koperen geleider, geschikt voor spanningen van 10 kV en lager, ontworpen voor vaste installatie in kolenmijnen. Het is geschikt voor gebruik in laag- en middenspanningssystemen voor stroomtransmissie en -distributie.

+86 198 6198 9573

+86 198 6198 9573

Anita@frt-electric.com

Offerte aanvragen

Gerelateerd product

Productbeschrijving

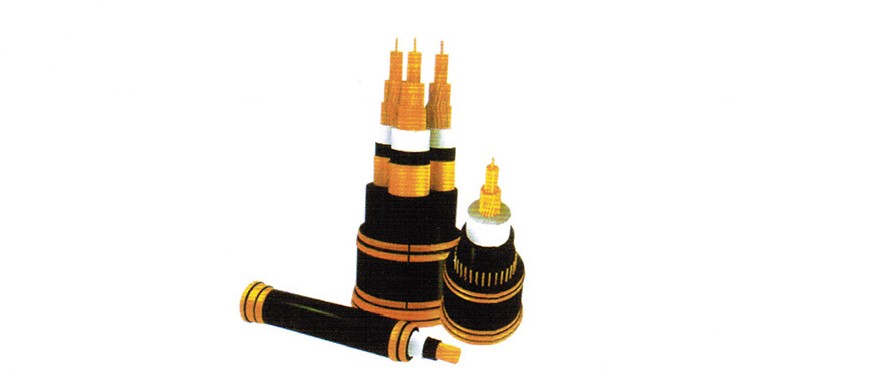

Dit product is een vlamvertragende voedingskabel met een koperen geleider, geschikt voor spanningen van 10 kV en lager, ontworpen voor vaste installatie in kolenmijnen. Het is geschikt voor gebruik in laag- en middenspanningssystemen voor stroomtransmissie en -distributie.

PVC-geïsoleerde voedingskabels voor kolenmijnen voldoen aan de norm MT/T 818.12.

XLPE-geïsoleerde voedingskabels voor kolenmijnen voldoen aan de norm MT/T 818.13.

(1) PVC-geïsoleerde, vlamvertragende voedingskabels voor kolenmijnen: modellen, namen en toepassingsgebied

Model	Volledige naam	Toepassingsscenario's
MVV	PVC-geïsoleerde stroomkabel met PVC-mantel voor kolenmijnen	Geschikt voor installatie binnenshuis, in tunnels, kabelsleuven, leidingen, brandbare en sterk corrosieve gebieden; niet bestand tegen mechanische externe krachten.
MVV22	PVC-geïsoleerde met stalen tape gepantserde stroomkabel met PVC-mantel voor kolenmijnen	Geschikt voor installatie binnenshuis, in tunnels, kabelsleuven, leidingen, brandbare en sterk corrosieve gebieden; bestand tegen bepaalde mechanische externe krachten, maar niet tegen trekkracht.

(2) Typen, namen en toepassingsgebieden van vernet polyethyleen-geïsoleerde, vlamvertragende voedingskabels voor kolenmijnen

Model	Volledige naam	Toepassingsgebied
MYJV	XLPE-geïsoleerde stroomkabel met PVC-mantel voor kolenmijnen	Geschikt voor installatie binnenshuis, in tunnels, kabelsleuven, bovengronds en ondergronds; niet bestand tegen mechanische druk of trekkracht.
MYJV22	XLPE-geïsoleerde met stalen tape gepantserde stroomkabel met PVC-mantel voor kolenmijnen	Geschikt voor installatie binnenshuis, in tunnels, kabelsleuven, bovengronds en ondergronds; niet bestand tegen mechanische druk of trekkracht.
MYJV32	XLPE-geïsoleerde met fijne staaldraad gepantserde stroomkabel met PVC-mantel voor kolenmijnen	Geschikt voor installatie in gebieden met groot hoogteverschil en verticale schachten; niet bestand tegen grote trekkracht.
MYJV42	XLPE-geïsoleerde met dikke staaldraad gepantserde stroomkabel met PVC-mantel voor kolenmijnen	Geschikt voor installatie in gebieden met groot hoogteverschil en verticale schachten; bestand tegen grote trekkracht.

Nominale doorsnede en aantal aders van kabels

(1) PVC-geïsoleerde, vlamvertragende voedingskabels voor kolenmijnen

Model	Aderconfiguratie	Nominale spanning (kV)	Nominale doorsnede (mm²)
	>	0.6/1	>
	>	1.8/3	>
MVV / MVV22	3	0.6/1	1.5 ~ 300
MVV / MVV22	3	1.8/3	10 ~ 300
MVV / MVV22	3+1	0.6/1	2.5 ~ 300
MVV / MVV22	3+1	1.8/3	10 ~ 300
MVV / MVV22	4	0.6/1	4 ~ 185
MVV / MVV22	4	1.8/3	4 ~ 185

(2) Vernet polyethyleen-geïsoleerde, vlamvertragende voedingskabels voor kolenmijnen

Model	Aderconfiguratie	Nominale spanning (kV)	Nominale geleiderdoorsnede (mm²)
	>	0.6/1	>
	>	1.8/3	>
	>	3.6/6, 6/6, 6/10, 7.8/10	>
MYJV	3	0.6/1	1.5 ~ 300
MYJV22	3	0.6/1	2.5 ~ 300
MYJV32	3	0.6/1	16 ~ 300
MYJV42	3	0.6/1	50 ~ 300
MYJV	3	1.8/3	10 ~ 300
MYJV22	3	1.8/3	10 ~ 300
MYJV32	3	1.8/3	16 ~ 300
MYJV42	3	1.8/3	50 ~ 300
MYJV	3	3.6/6, 6/6, 6/10, 7.8/10	25 ~ 300
MYJV22	3	3.6/6, 6/6, 6/10, 7.8/10	25 ~ 300
MYJV32	3	3.6/6, 6/6, 6/10, 7.8/10	25 ~ 300
MYJV42	3	3.6/6, 6/6, 6/10, 7.8/10	50 ~ 300
MYJV	3+1	0.6/1	4 ~ 300
MYJV22	3+1	0.6/1	4 ~ 300
MYJV	3+1	1.8/3	10 ~ 300
MYJV22	3+1	1.8/3	10 ~ 300
MYJV	3+1	3.6/6, 6/6, 6/10, 7.8/10	-
MYJV22	3+1	3.6/6, 6/6, 6/10, 7.8/10	-
MYJV32	4	0.6/1	4 ~ 185
MYJV42	4	0.6/1	4 ~ 185
MYJV32	4	1.8/3	4 ~ 185
MYJV42	4	1.8/3	4 ~ 185
MYJV32	4	3.6/6, 6/6, 6/10, 7.8/10	-
MYJV42	4	3.6/6, 6/6, 6/10, 7.8/10	-

1. Bedrijfseigenschappen

(1) De maximaal toegestane temperatuur van de geleider voor PVC-geïsoleerde kabels is 70°C. De maximaal toegestane temperatuur van de geleider voor XLPE-geïsoleerde kabels is 90°C.

(2) Tijdens een kortsluiting (met een maximale duur van niet meer dan 5 seconden) mag de maximale temperatuur van de geleider voor PVC-isolatie niet hoger zijn dan 160°C, en voor XLPE-isolatie niet hoger dan 250°C.

(3) Als de omgevingstemperatuur tijdens de installatie van de kabel lager is dan 0°C, moet de kabel worden voorverwarmd.

(4) Toegestane buigradius: ≥ 15D voor drieaderige kabels; ≥ 20D voor eenaderige kabels (waarbij D de buitendiameter van de kabel is).

2. Belangrijkste elektrische eigenschappen

Nr.	Testitem	Subitem	0.6/1 kV	1.8/3 kV	3.6/6 kV XLPE	6/10 kV XLPE	8.7/10 kV
1	DC-weerstand van geleider (Ω/km)	—	multicolumn{5}{c}{Moet voldoen aan de bepalingen van GB/T 3956-2008, zie de onderstaande tabel}	>	>	>	>
2	Routinematige deelontladingstest	Toegepaste spanning (kV)	—	—	5.4	9	13
2	>	Testgevoeligheid ≤ (pC)	—	—	10	10	10
3	Routinematige AC-spanningstest	Testspanning (kV)	3.5	6.5	12.5	21	30.5
3	>	Duur (min)	5	5	5	5	5

DC-weerstand van de geleider

De DC-weerstand van de geleider voldoet aan de vereisten van de norm GB/T 3956-2008, *Geleiders van kabels*. Zie de onderstaande tabel.

Nominale doorsnede (mm²)	1.5	2.5	4	6	10	16	25	35	50	70	95	120	150	185	240	300
Maximale DC-weerstand bij 20°C (Ω/km)	12.1	7.41	4.61	3.08	1.83	1.15	0.727	0.5244	0.387	0.268	0.193	0.153	0.124	0.0991	0.0754	0.0601
