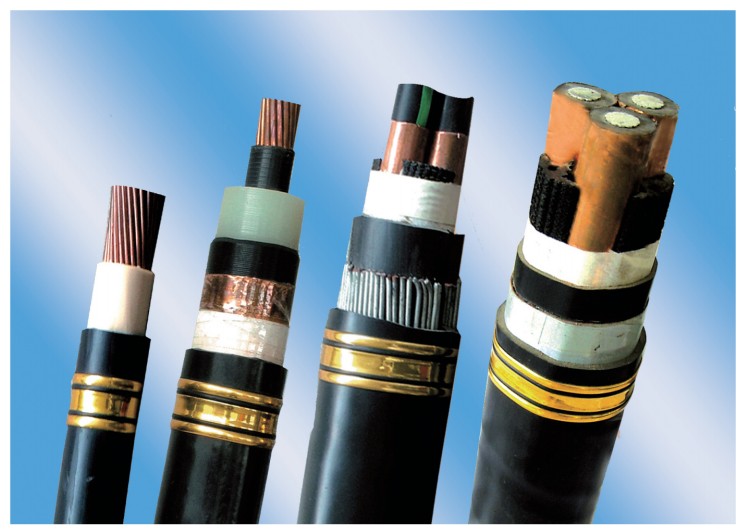

Dit product is geschikt voor vaste installatie in hoogspanningsleidingen met een wisselstroomfrequentie van 50 Hz en een nominale spanning van 35 kV (Um = 40,5 kV) of lager, en dient voor het transport van elektrische energie. In vergelijking met PVC-geïsoleerde stroomkabels beschikken kruisverbonden stroomkabels niet alleen over uitstekende elektrische, mechanische en thermische verouderingseigenschappen, maar tonen ze ook een superieure weerstand tegen omgevingsinvloeden en chemische corrosie. Bovendien hebben ze een eenvoudige structuur, een laag gewicht, zijn ze niet gebonden aan hoogtebeperkingen voor de installatie en hebben ze een hoge bedrijfstemperatuur van 90 °C. De mechanische, fysische en elektrische eigenschappen van deze kabels voldoen aan de volgende nationale normen: GB/T 12706.1-2020 (voor kabels met een nominale spanning van 1 kV [Um = 1,2 kV] en 3 kV [Um = 3,6 kV]); GB/T 12706.2-2020 (voor kabels met nominale spanningen variërend van 6 kV [Um = 7,2 kV] tot 30 kV [Um = 36 kV]); en

GB/T 12706.3-2020 (voor kabels met een nominale spanning van 35 kV [Um = 40,5 kV]). In de kabelspanningsaanduiding Uo/U(Um): Uo staat voor de nominale netfrequentiespanning tussen de geleider en de aarde (of metalen afscherming) die voor het kabelontwerp wordt gebruikt; U staat voor de nominale netfrequentiespanning tussen de geleiders die voor het kabelontwerp worden gebruikt;

Um staat voor de maximale waarde van de "hoogste systeemspanning" die de apparatuur kan verdragen.

Gebruikskenmerken

1. Temperatuur bij kabelaanleg: ≥ 0°C;

2. Maximale toelaatbare bedrijfstemperatuur van de kabelgeleider gedurende lange tijd: ≤ 90 °C;

3. Maximale bedrijfstemperatuur van de kabel tijdens een kortsluiting (duur niet langer dan 5 seconden): 250 °C;

4. Minimale toelaatbare buigradius van de kabel: Eenaderige kabels: 20D (ongepantserd), 15D (gepantserd) [mm]; Meeraderige kabels: 15D (ongepantserd), 12D (gepantserd) [mm].

Belangrijkste elektrische eigenschappen

Productieomvang

Productieomvang

Opmerking: 1. Het specifieke aantal aders en de doorsnede worden bepaald door het kabelmodel en de spanningswaarde.

2. Voor kabels van 0,6/1 kV en 1,8/3 kV wordt de silaan-crosslinkingmethode (warm water) of de bestralingscrosslinkingmethode gebruikt; voor kabels van 3,6/6 kV tot 26/35 kV wordt de chemische crosslinkingmethode toegepast.
